■概述General
組合式變壓器(又稱美式變電站,以下筒稱“美變”)系我公司消化吸收國內、外先進技術自行開發的系列產品,該產品運用了高科技智能化控制技 術,將變壓器、負荷開關、高莊熔新裝置安裝在變壓器的箱體內,用變壓器的絕緣作為整個產品的絕緣介質和散熱介質,具有體積小,重量輕、安裝維護方便、安全可靠性高、外型美觀等特點,
■結構特點Structural Features
1、產品分變壓器、高壓系統、低壓系統三部分。
2、變壓器性能符合S11型變壓技術性能,可根據用戶要求提供S13.SH15型技術性能的美變,
3、高壓側采用V型或T型負荷開關加兩級熔斯器保護,限流培斷器用于線路保護,熔斯容量大,插入式培斯用于保護變壓器的二次側過載及短路,
4、負荷開關和熔斷器安裝在變壓器箱體內,利用變壓器的絕緣油作為絕緣介質和散熱介質,
5、高壓側的進線采用高壓電纜插頭,高壓室內全絕緣。
6、常規產品低壓側出線采用直接出線。根據用戶的要求可以加低壓計量和分路出線,
7、箱體采用鋼板焊接、波紋片三面散熱,金密封結構,經特殊工藝處理,防腐能力強,外形美觀。
8、高壓室和低壓室隔,高壓室內可操作的元件有:負荷開關、變壓器分接開關、高壓進線插頭和插入式熔斷器,
9、箱體裝有:油面溫度計、油位計、壓力釋放閥、放油閥、油樣活門、低壓出線端子以及按照用戶要求所配置的低壓計 系統。
■使用條件Use Condtions
1、 高環境溫度:+40℃, 低環境溫度:-25℃:
2、海拔高度:<1000m:
3、 高月平均相對濕度:90%(20℃):
4、戶外風速不超過35mls;
5、安裝地點:安裝在無火災、爆炸危險、嚴里污穢、化學蝕及劇 動,
■產品用途Applications
變用干10/0.4kV、50Hz的配電系統,變壓器的額定容量為50-1600kVA, 廣泛適用于城市、住宅小區、廣礦、賓館、醫腕、公園、油田、機場、碼頭、鐵路、臨時性設施、戶外爆明等用電場所,美變既可利用于環網供電的配電系統,也可以作為放射式電網的終端供電, 烈震
■安裝尺寸及基礎
低壓側的方案不同時,外形尺寸有所變化,一般情況下,在交貨前一個月通知客戶。

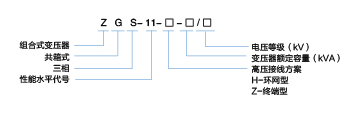

■型號說明
■安裝、使用和維護
1、安裝前應預埋地線,接地電阻值不大干4歐姆。
2、用戶在收到產品后,按銘牌查對所收到的型號,規格是西與合同相符,井技照裝箱單檢查技術文件是否齊全,對于替不安裝的產品應按正常使用條件存放。本系列變壓器經正常運輸后,不需作吊心檢查,即可安裝有關的可拆卸零部件,進行驗項目試輸,合格后即可投入運行, 3、起吊時,鋼絲繩與垂線的夾角小千20度。產品運輸過程中斜度不得大于15度,吊裝時輕提輕放。
4、變壓底部與基礎連接部位用水泥封閉,防止異物進入。
5、投運之前檢查,插入式館管的安裝是否到位。高壓插頭連接是否可靠,變壓器的分開關是西處干正確位置。負荷開關的轉動是西靈活,各處的連接是否可靠,筋體的接地螺打是否已緊雨, 6、熔新器的使用及更換:后備式限流斯器安裝在變壓器油箱的上部,浸在油中,更換時將負荷開關斯開,高壓電插頭拔出,使整個產品處干隔
離狀態,打開油箱蓋更換器,入式過載保護熔斷器在拔出之前先將負荷開關斷開,將油箱內的壓力釋放后,再進行操作,操作時使用操作桿。
7、負荷開關操作:負茶開關是三相連動開關,具有彈簧操作機構,可完全符合開斷和關合操作,負荷開關分兩種,分別用于環網供電系統和放射型終端供電系統。用干環網供電系統的負荷開關為四位置負荷開關。用于終端供電系統的負荷開關為兩位置負荷開關,可實現變壓器的開、斷。負荷開關操作步驟:負荷開關可以 時針或逆時針旋轉, 每次旋轉goo為一個工位。先確定負荷開關所處的位置, 再根據線路確定要操作到的位置。使用操作桿經開關旋轉到需要的位置,操作即可完成。注:變壓器用硬油時,負荷開關不能切換。
8、維護:熔斷器熔斷后應及時檢查故跨原因,在更換熔斷器時,培斷器的型號按照規定選用。帶電操作時為確保安全,必須使用操作桿操作,
■訂貨須知Ordering Instructions
訂貨方在訂貨時應給本公司提供與產品有關的下列數據:
1、產品型號:
2、變壓容量:
3、變壓墨油(普通油、高燃點油、硅油)
4、高低壓側接線方案及選擇電器元件的類型和參數:
5、外殼顏色
6、需要的備品備件

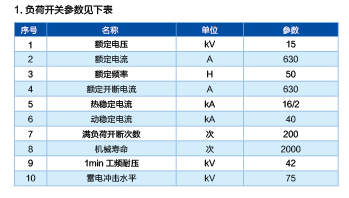

■技術參數
3.熔斷器
后備式流熔斷器和插入式炬斷器為油漫式。
變壓器連接方式以及高壓分接范圍:
變壓器的連接方式為Yy nO或Dyn ll, 分接范圍為土5%土2x 2.5%或用
戶在技術協議中說明,超出以上技術參數規定范圍,可與本公司協商解決。
隨機文件及附件
產品附有裝箱單、合格證、出廠試驗報告、安裝使用說明書、電氣原理圖、二次接線圖以及鑰匙和根據協議提供的各種備品備件。
