■概述General
ZBW系列高壓/低壓預裝式變電站作為交流50Hz、6-35KV的網絡中， 額定容量為50-1600KVA的獨立成套變配電裝置， 適用于城市高層建筑、住宅小區、廠礦、賓館、醫院、公園、油田、機場、碼頭、商場、鐵路及臨時性設施等戶內外場所。ZBW系列高壓/低壓預裝式變電站既可以用于環網配電系統，也可作為放射式電網終端供電。
■結構特點Structural Features
1、金屬殼體結構的外殼和內部骨架全部經過防腐處理，具備長期戶外使用的條件，非金屬箱體底框用型鋼經特殊防腐處理不會腐蝕。墻板、頂蓋為特種玻纖增強水泥澆注制成，門及門框采用裝鋅鋼板或鋁板制作，或采用非金屬材料制作。
2、箱頂金屬結構為雙層，內設隔熱層和通風道，有效地防止日光熱輻射，以達到隔熱、排氣、降溫的目的。非金屬材料本身具較好的抗爆性能，用戶要求亦可加裝隔熱層和風裝置
3、變壓器室項部裝有自動排氣裝置，底部則鋪設多孔板，當變壓器上層油溫或環境溫度達到設定值時，排氣扇自動打開，強迫空氣對流，出熱空氣，降低變壓器溫升。
4、箱體內分隔成高壓室、低壓室和變壓器室三個單元。
5、變壓器二側裝有門，以便于變壓器的安裝及檢修，門內還裝有通風安全隔離網門，以防變壓器高壓側開關在合閘狀態時人員誤入變壓器室。同時網門上還裝有聯鎖報警裝置，以保證設備和人員絕對安全。
6、高壓室、低壓室和變壓器室均設有照明裝置。
7、箱體底框二側有吊裝腳和安裝腳，可方使地起吊運輸和安裝，底框四周均有總接地裝置，用戶可在任何方向部位選擇接地點
8、進出線方式一般為電纜進出或架空進、電纜出，也可按用戶要求采用其它方式。
9、可設置獨立的計量小室，以方使用戶在抄表時不必進入高壓室或低壓室。
10、高壓室主要采用普通壓氣式負荷開關，真空負荷開關、SF6負荷開關，加熔斷器組合電器的結構，作為保護變壓器主開關。供電方式采用終端供電環網供電或雙電源供電等多種形式。
11、低壓室可采用屏裝式、抽出式、面板式、標準開關柜或根據用戶要求可采用非標結構型式等
12、壓路一般選用油浸式低損耗電力變壓器或環氧干式變壓器，視用戶要求。
■使用條件Use Conditions
1、 海拔不超過1000m。
周?chē)諝鉁囟炔桓哂?40℃；不低于-25℃。
3、戶外風速不超過35m/s.
4、相對濕度：日平均值不大于95%，月平均值不大于90%。
5、安裝地點：安裝在沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。
6、上述條件不能滿足使用要求時，用戶可與我公司協商。
■訂貨須知Ordering Instructions
請?jiān)谟嗀洉r(shí)提供與產品有關的下列數據
1、變壓器類型及容量；
2、高壓室、低壓室接線方案及選擇電器元件的類型和參數：
3、外殼顏色。如用戶無要求則采用我公司標準色。
4、如客戶有他要求可在訂貨時面洽。

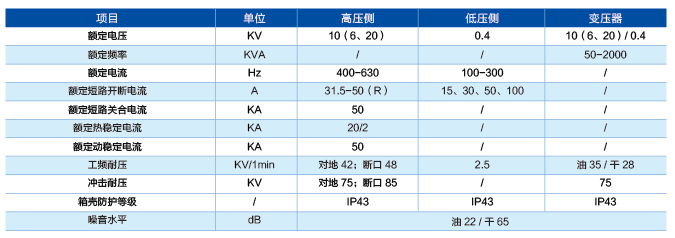

■技術參數Technical Parameters
